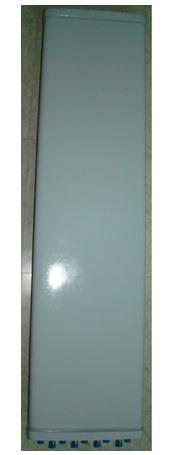

频率范围 |
1880～1920MHz |
2010～2025 MHz |
2555～2635 MHz | |||
|
结 构 参 数 | ||||||
|
阵列排列形式 |
直线 | |||||
|
端口数目 |
9*N-Female | |||||
|
极化方式 |
±45° | |||||
|
列间距 |
75mm | |||||
|
馈电位置 |
底部 | |||||
|
机械下倾 |
0° | |||||
|
电 路 参 数 | ||||||
|
电下倾角精度 |
±1.5° | |||||
|
电下倾角 |
2~12° | |||||
|
输入阻抗 |
50Ω | |||||
|
各单元端口驻波比 |
≤1.5 | |||||
|
同极化隔离度 |
2度下倾 |
≥20dB | ||||
|
3度～6度下倾 |
≥25dB | |||||
|
7度～12度下倾 |
≥28dB | |||||
|
异极化隔离度 |
2度下倾 |
≥25dB | ||||
|
3度～6度下倾 |
≥28dB | |||||
|
7度～12度下倾 |
≥30dB | |||||
|
平均功率容限 |
≥25W ≥25W | |||||
|
峰值功率容限 |
≥250W ≥250W | |||||
|
校 准 参 数 | ||||||
|
校准端口至各单元端口的耦合度 |
-26±2 dB | |||||
|
校准端口到各单元端口幅度最大偏差 |
≤0.7dB | |||||
|
校准端口到各单元端口相位最大偏差 |
≤5° | |||||
|
校准端口驻波比 |
≤1.5 | |||||
|
性 能 参 数 | ||||||
|
单元波束 |
水平面半功率波束宽度 |
100°±15 ° |
90°±15 ° |
65°±15 ° | ||
|
增益 |
≥14dBi |
≥14.5dBi |
≥15dBi | |||
|
波束±60度边缘功率下降 |
∕ |
∕ |
12±2dB | |||
|
垂直面半功率波束宽度 |
∕ |
∕ |
≥5° | |||
|
前后比 |
≥21dB |
≥21dB |
≥23dB | |||
|
交叉极化比（轴向） |
≥16dB |
≥16dB |
≥16dB | |||
|
交叉极化比（±60） |
≥7dB | |||||
|
上旁瓣抑制 |
∕ |
∕ |
≤-15dB | |||
|
业务波束 |
0°指向波束增益 |
≥19dBi |
≥19.5dBi |
≥20.5dBi | ||
|
0°指向水平面半功率波束宽度 |
≤29° |
≤26° |
≤25° | |||
|
0°指向水平面副瓣电平 |
≤-12dB |
∕ |
∕ | |||
|
±60°指向波束增益 |
≥16.5dBi |
≥16.5dBi |
≥16.5dBi | |||
|
±60°指向水平面半功率波束宽度 |
≤32° |
≤32° |
≤23° | |||
|
±60°指向水平面副瓣电平 |
≤-5dB |
≤-5dB |
≤0dB | |||
|
0°交叉极化比（轴向） |
≥20dB |
∕ |
∕ | |||
|
0°前后比 |
≥26dB |
∕ |
∕ | |||
|
广播波束 |
水平面半功率波束宽度 |
65°±5 ° |
65°±5 ° |
65°±5 ° | ||
|
垂直面半功率波束宽度 |
≥7 ° |
≥6.5 ° |
≥5 ° | |||
|
视轴增益 |
≥14dBi |
≥14.5dBi |
≥15dBi | |||
|
视轴增益@φ=±60 处电平下降 |
12±2dB |
12±2dB |
12±2dB | |||
|
前后比 |
≥26dB |
≥26dB |
≥26dB | |||
|
交叉极化比（轴向） |
≥22dB |
≥22dB |
≥22dB | |||
|
交叉极化比（±20°） |
≥20dB |
∕ |
≥22dB | |||
|
交叉极化比（±60°） |
≥10dB | |||||
|
上旁瓣抑制 |
≤-15dB | |||||
|
机 械 性 能 |
| |
|
天线尺寸（长*宽*高） |
1450*330*120mm | |
|
天线重量 |
14Kg | |
|
支架重量 |
2.6Kg | |
|
抱杆直径 |
f50 ~ f114 mm | |
|
水平调整范围 |
360° | |
|
垂直调整范围 |
0~10° | |
|
工作温度 |
-40~+70℃ | |
|
最大抗风速 |
60米/s | |
|
天线罩材质 |
UPVC | |
|
天线罩颜色 |
白色 | |
