电气性能指标 | ||
频率范围 |
1710~2170MHz |
1710~2170MHz |
增益 |
15dBi |
15dBi |
极化方式 |
±45° |
±45° |
驻波比 |
≤1.5 |
≤1.5 |
端口隔离度 |
≥28dB |
≥28dB |

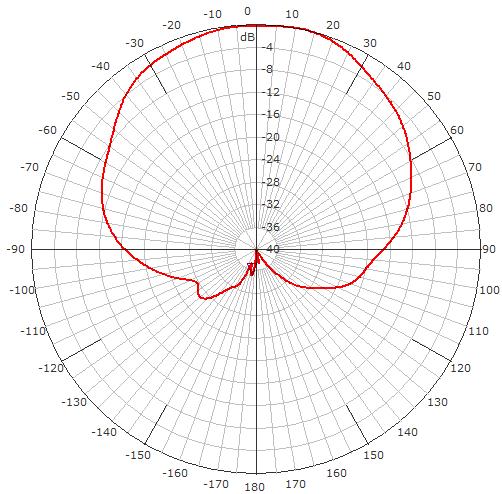

水平面波束宽度 |
65° |
65° |

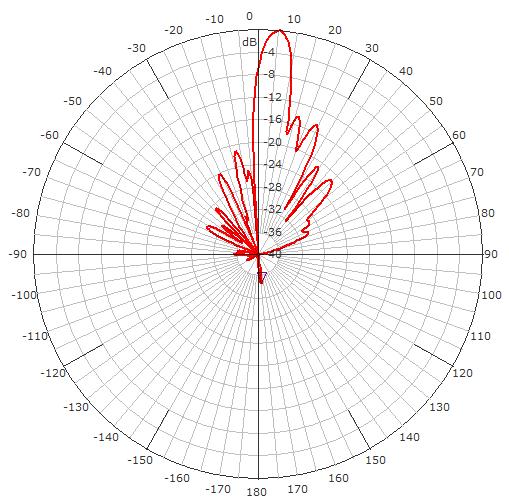

垂直面波束宽度 |
14° |
14° |
下倾角 |
2-12° |
2-12° |
第一上副瓣抑制 |
15dB |
15dB |
0°交叉极化比 |
≥15dB |
≥15dB |
±60°交叉极化比 |
≥10dB |
≥10dB |
三阶互调 |
≤-107dBm |
≤-107dBm |
功率容量 |
250W |
250W |
接口形式 |
4*7/16-DIN Female | |
机械性能指标 | ||
天线尺寸(长*宽*高) |
800mm*300mm*180mm | |
天线重量 |
20Kg | |
支架重量 |
6Kg | |
安装方式 |
侧墙安装 | |
水平方位调整 |
±15° | |
工作温度 |
-40~+70℃ | |
最大抗风速 |
60米/s | |
天线罩材质 |
玻璃钢 |
